اكتشف عالم الفلنجات

في المجال الصناعي، تعتبر الفلنجات عنصرًا مهمًا في توصيل الأنابيب والمعدات، وفي عالم الفلنجات، تعد معايير GB وJB وHG الثلاثة بمثابة مبادئ توجيهية لا يمكن تجاهلها. في الوقت نفسه، توفر الأنواع المختلفة من الفلنجات، مثل الفلنجات الملحومة المسطحة، والفلنجات الملحومة المسطحة بالرقبة، والفلنجات الملحومة بالمقبس، والفلنجات الملحومة بعقب الرقبة وأغطية الفلنجات، خيارًا غنيًا للهندسة. سوف تتعمق Sinton في هذه المعايير والأنواع، بالإضافة إلى الأسماء الرمزية المقابلة لها، لتكشف لك عن عالم Flanges الملون.

أولاً، دعونا نلقي نظرة على المعايير الثلاثة الرئيسية وهي GB وJB وHG. GB هو المعيار الوطني، JB هو معيار وزارة الآلات، HG هو معيار وزارة الصناعة الكيميائية. تخدم هذه المعايير الثلاثة مجالات مختلفة، مما يضمن استخدام الفلنجات على نطاق واسع في جميع مناحي الحياة. لقد تم الاعتراف بمعيار GB على نطاق واسع في المشاريع الهندسية من خلال سلطته الوطنية، ويركز معيار JB بشكل أكبر على الهندسة الميكانيكية، ويلعب معيار HG دورًا مهمًا في الصناعة الكيميائية. يساعد فهم هذه المعايير المهندسين على اتخاذ خيارات مستنيرة بناءً على احتياجات محددة.

بعد ذلك، دعونا نركز على نوع الحافة. الحافة الملحومة المسطحة، والشفة الملحومة بالرقبة، والشفة الملحومة بالمقبس، والشفة الملحومة بعقب الرقبة، وغطاء الحافة، كل نوع له خصائصه الفريدة وسيناريوهات التطبيق.

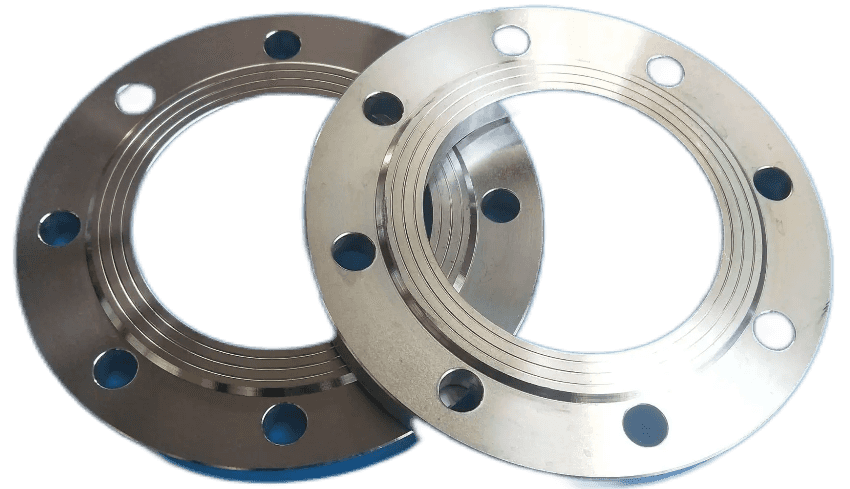

الفلنجة الملحومة المسطحة: تُعرف الفلنجة الملحومة المسطحة أيضًا باسم الفلنجة الملحومة المسطحة، ويتم توصيل الفلنجة الملحومة المسطحة والأنبوب بإدخال الأنبوب في الفتحة الداخلية للشفة إلى الموضع المناسب، ثم ملحومة باللفة، وميزتها هي أن مجموعة اللحام أسهل في المحاذاة والسعر رخيص، لذلك يتم استخدامها على نطاق واسع. وفقًا لحساب الضغط الداخلي، تبلغ قوة الفلنجة الملحومة المسطحة حوالي ثلثي شفة اللحام النسبية، وعمر الكلال حوالي ثلث الفلنجة الملحومة بعقب. لذلك، الحافة الملحومة المسطحة مناسبة فقط لنظام خطوط الأنابيب حيث يكون مستوى الضغط منخفضًا نسبيًا وتقلب الضغط، الاهتزاز والصدمة ليست خطيرة. (المزايا: مناسبة للهندسة العامة، سهلة التركيب، منخفضة التكلفة)؛

الحافة الملحومة المسطحة للرقبة: الحافة الملحومة المسطحة للرقبة هي نفس الحافة الملحومة المسطحة للوحة، ويتم إدخال الأنابيب الفولاذية وتجهيزات الأنابيب وما إلى ذلك في الحافة من خلال لحام الشرائح وشفة توصيل المعدات أو الأنابيب. الفلنجة الملحومة المسطحة ذات العنق هي أيضًا شفة ملحومة مسطحة، لأنها ذات عنق قصير، وبالتالي تحسين قوة الفلنجة وتحسين قوة تحمل الفلنجة. لذلك يمكن استخدامه لمصنعي معدات خطوط أنابيب الضغط العالي. (المزايا: صلابة جيدة وختم، غالبًا ما يستخدم في درجات الحرارة المرتفعة وبيئة الضغط العالي)؛

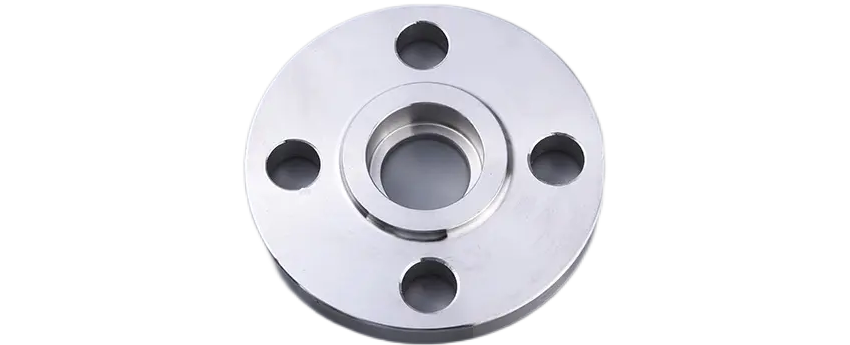

شفة لحام المقبس: شفة لحام المقبس عبارة عن شفة ذات طرف واحد والطرف الآخر من الأنبوب ملحوم بمسامير. يتم استخدامه بشكل شائع في خطوط الأنابيب ذات PN ≥10.0Mpa و DN ≥40. (المزايا: سهل التركيب، مناسب لنظام الضغط المنخفض، وهو أحد أنواع الفلنجات الشائعة)؛

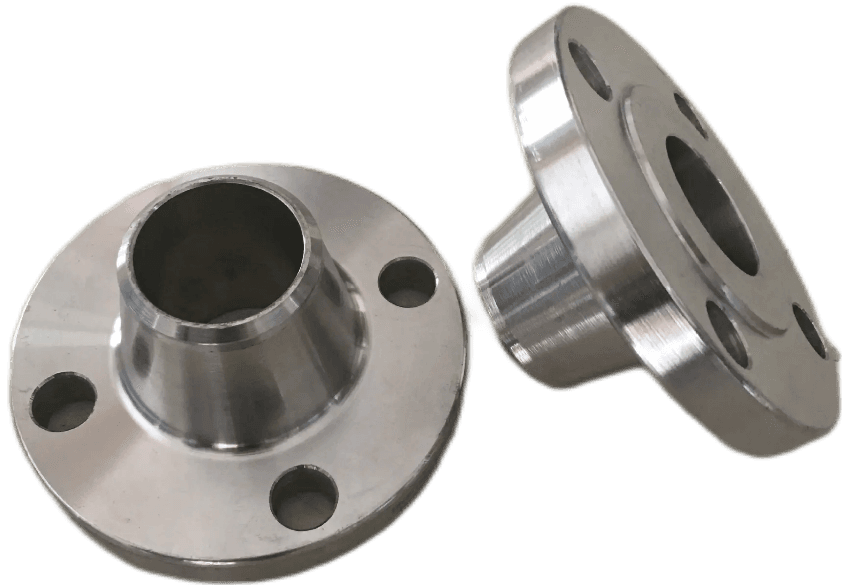

الحافة الملحومة بعقب الرقبة: تُعرف الحافة الملحومة بعقب الرقبة أيضًا باسم شفة الرقبة العالية، وهي تختلف عن الشفاه الأخرى من حيث أن هناك رقبة عالية طويلة ومائلة من الحافة ولحام الأنابيب إلى الحافة، وسمك جدار هذا القسم من تنتقل الرقبة العالية تدريجيًا إلى سمك الجدار على طول اتجاه الارتفاع، مما يحسن انقطاع الضغط، وبالتالي زيادة قوة الحافة. يتم استخدام شفة اللحام التناكبي بشكل أساسي في ظروف العمل القاسية، مثل التمدد الحراري للأنبوب أو الأحمال الأخرى لجعل الشفة تتعرض لضغط أكبر، أو يتغير الضغط بشكل متكرر في المناسبات؛ يتقلب الضغط ودرجة الحرارة بشكل كبير في خط الأنابيب ودرجة الحرارة المرتفعة والضغط العالي وخط أنابيب درجة الحرارة المنخفضة تحت الصفر. (المزايا: مناسبة لدرجة الحرارة العالية وظروف الضغط العالي، مع مقاومة جيدة للتآكل)؛

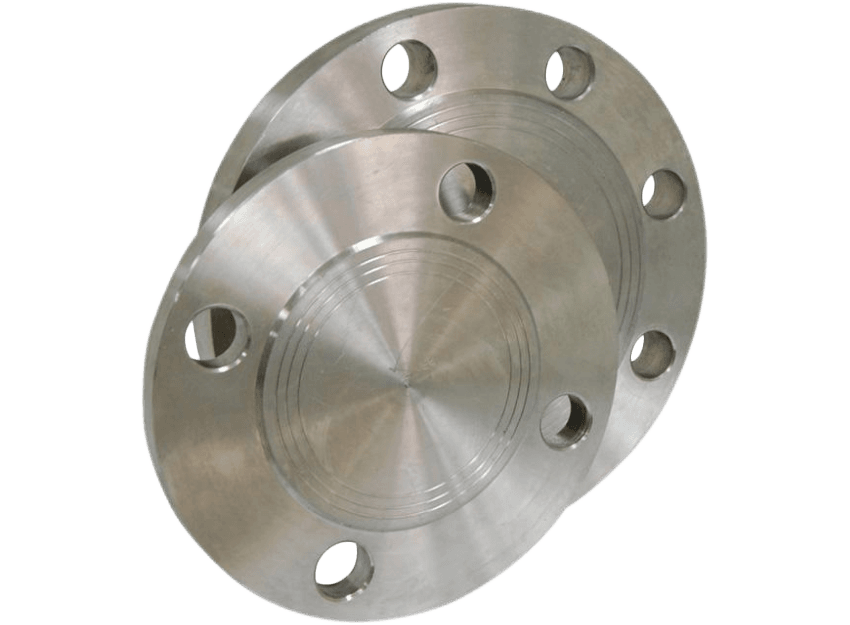

غطاء الفلنجة: يُسمى غطاء الفلنجة أيضًا بالشفة العمياء أو اللوحة العمياء. إنها شفة بدون فتحة في المنتصف لإغلاق سدادة الأنبوب. الوظيفة هي نفس الرأس الملحوم وغطاء السلك، ولكن يمكن إزالة الحافة العمياء والغطاء في أي وقت، والرأس الملحوم ليس كذلك. التطبيق العملي في صناعة التدفئة للقيام بأنبوب تسخين اللحام أو معدات التبادل الحراري لحام أنبوب التبادل الحراري أكثر استخدامًا. (الميزة: يستخدم لإغلاق وصلة الفلنجة، لحماية خط الأنابيب والمعدات من البيئة الخارجية).

كل نوع من الفلنجات له اسم رمزي مطابق له، وهو اللغة الشائعة للمهندسين. يتيح الإلمام بهذه الرموز اختيارًا أسرع وأكثر دقة للشفة المناسبة. على سبيل المثال، رمز الحافة وفقًا لمعيار GB، ورمز الحافة وفقًا لمعيار JB، ورمز الحافة وفقًا لمعيار HG، جميعها لها خصائصها الخاصة، مما يعكس أدائها الجيد في المجالات الخاصة بها.

في عالم الفلنجات، توفر معايير GB وJB وHG الثلاثة أساسًا متينًا للهندسة، وتوفر الأنواع المختلفة من الفلنجات نطاقًا واسعًا من الخيارات للمهندسين. ومن خلال الفهم العميق لهذه المعايير والأنواع، يمكن للمهندسين أن يكونوا أكثر مرونة في مواجهة التحديات الهندسية وضمان التشغيل الآمن والموثوق لخطوط الأنابيب والمعدات. تربط الشفاه كل جزء من العالم الصناعي وتصبح جزءًا لا غنى عنه في المشروع.
