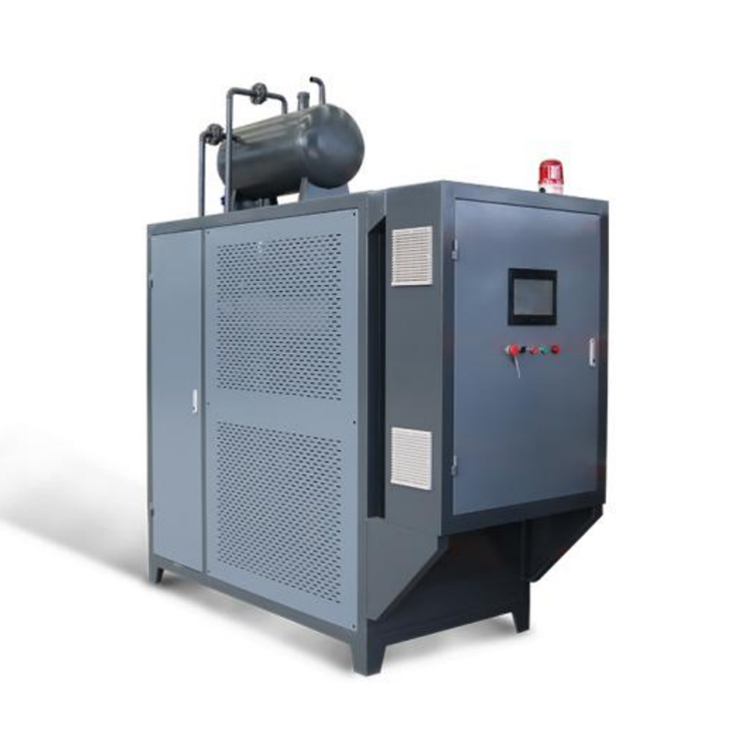

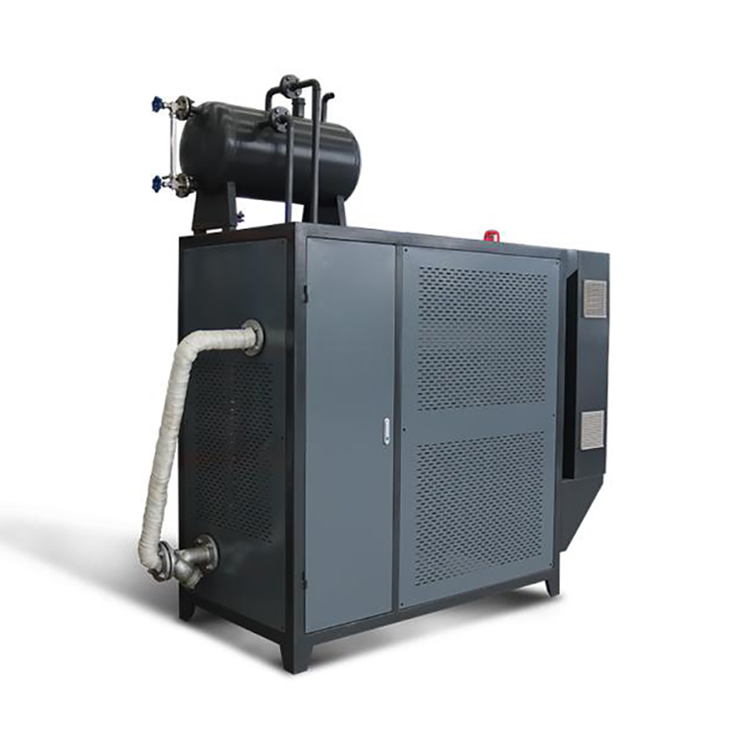

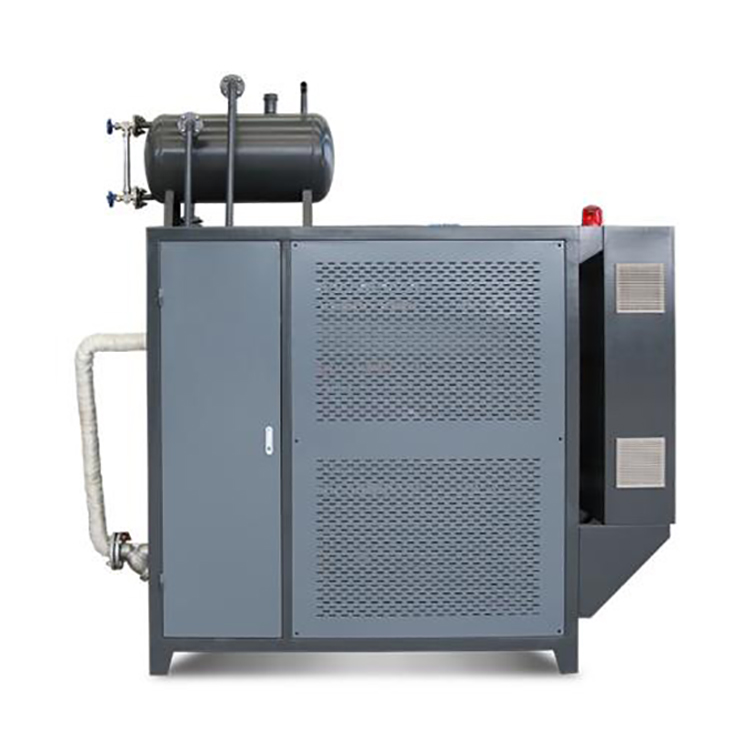

سخان الزيت الكهرومغناطيسي الموصل للحرارة

مبدأ العمل

مبدأ التسخين بالحث الكهرومغناطيسي هو أن التيار المتردد الناتج عن مصدر طاقة التسخين التعريفي يولد مجالًا مغناطيسيًا متناوبًا من خلال المستشعر (أي الملف) ، ويتم وضع جسم موصل مغناطيسي فيه لقطع خط المجال المغناطيسي المتناوب ، وبالتالي توليد تيار متناوب (أي تيار إيدي) داخل الجسم. يتسبب التيار الدوامي في تحرك الذرات الموجودة داخل الجسم بشكل غير منتظم وبسرعة عالية، فتتصادم الذرات وتحتك ببعضها البعض لتنتج طاقة حرارية لها تأثير تسخين العناصر. أي أنه من خلال تحويل الطاقة الكهربائية إلى طاقة مغناطيسية، الجسم الفولاذي الساخن يحفز الطاقة المغناطيسية ويولد الحرارة.

مزايا التدفئة الكهرومغناطيسية:

1. يمكن تسخينه بسرعة. يمكن أن تولد الموجات الكهرومغناطيسية تيارًا مستحثًا في الجسم، مما يتسبب في توليد الحرارة مباشرة داخل الجسم. يتم استخدام الطاقة بشكل كبير وسرعة التسخين سريعة.

2. يمكن تعديل درجة الحرارة بدقة. يمكن للتدفئة الكهرومغناطيسية التحكم بدقة في قوة التسخين. بالمقارنة مع طرق التسخين التقليدية، فإن تعديل درجة الحرارة أكثر مرونة.

3. أمان عالي، لأن التسخين الكهرومغناطيسي يولد تيارًا مستحثًا ولا يتطلب لهبًا أو لهبًا مفتوحًا، لذلك لا يوجد خطر انفجار اللهب المكشوف؛

4. يمكن أن يقلل من استهلاك الطاقة. التدفئة الكهرومغناطيسية تولد الحرارة فقط للأشياء التي تحتاج إلى تسخين. لا يوجد فقدان للحرارة في طرق التسخين التقليدية، لذلك فهي أكثر توفيرًا للطاقة.

5.آمن وموثوق: فصل الزيت عن الكهرباء، وعدم تراكم فحم الكوك، وعدم وجود تسرب يحسن بشكل كبير من سلامة الاستخدام. البداية الناعمة ذات الجهد المنخفض تقلل من ضرر الزيادات الحالية وتتجنب تلف المعدات بسبب تقلبات الجهد. قوة تحويل التردد يمكن لجزء الإخراج ضبط حجم التيار تلقائيًا وفقًا لتقلبات الجهد لضمان ثبات الطاقة ولن يتضرر بسبب عدم كفاية الحمل الكهربائي بسبب زيادة الجهد والتيار. تتجمع الحرارة داخل جسم التسخين، ودرجة حرارة سطح الجهاز الملف الكهرومغناطيسي أعلى قليلاً من درجة الحرارة الداخلية، والتي يمكن لمسها بأمان ولها عزل جيد دون حماية من درجة الحرارة العالية.

6. كفاءة عالية وموفرة للطاقة: تسخين الحث الكهرومغناطيسي عالي التردد، من خلال الحث الكهرومغناطيسي يعمل مباشرة على خزان المياه، مما يتسبب في تسخين خزان المياه نفسه، مما يقلل من عملية التوصيل من خلال المتوسط، وفقدان أقل للحرارة، وارتفاع الكفاءة الحرارية، التسخين الفوري، لا حاجة لسعة تخزين الحرارة، يمكن أن تصل الكفاءة الحرارية اللحظية إلى 98% أو أكثر، في ظل نفس الظروف، فهي موفرة للطاقة بنسبة 20% من الغاز الطبيعي، مما يوفر تكاليف الإنتاج بشكل كبير.

7. التحكم الدقيق في درجة الحرارة: الملف نفسه لا يولد الحرارة، والمقاومة الحرارية صغيرة، والقصور الذاتي الحراري منخفض، ودرجة حرارة الجدران الداخلية والخارجية للبرميل متسقة، والتحكم في درجة الحرارة في الوقت الحقيقي ودقيق، تم تحسين القدرة على التحكم في درجة حرارة الزيت بشكل كبير، وكفاءة الإنتاج عالية.

8. تحسين البيئة: تعتمد معدات التسخين الكهرومغناطيسي طريقة التسخين الداخلي، ويتم تجميع الحرارة داخل جسم التسخين، ولا تتبدد الحرارة الخارجية. اعتماد الطاقة النظيفة والقضاء على انبعاثات المواد الضارة مثل ثاني أكسيد الكربون. إنشاء صديقة للبيئة، بيئة إنتاج آمنة ومريحة لموظفي الإنتاج في الخطوط الأمامية.

9. عمر الخدمة: سلك كهرومغناطيسي صناعي، مقاوم لدرجات الحرارة العالية، يستخدم لأكثر من 15 عامًا.

10. صوت هادئ: تردد مصدر الطاقة الحرارية هو 20,000 هرتز، وهو ما يتجاوز تردد الاستماع الطبيعي لجسم الإنسان، والذي لا يحسن الكفاءة الحرارية فحسب، بل أيضًا صامت وصديق للبيئة.

11. الصيانة: التسخين بالحث الكهرومغناطيسي. عند العمل، المكون الأساسي للتدفئة هو مجال مغناطيسي ثابت. بعد مرور الماء، يتم ممغنطته ويتم ممغنطة هيكل الماء. النظام خالي من الصيانة.

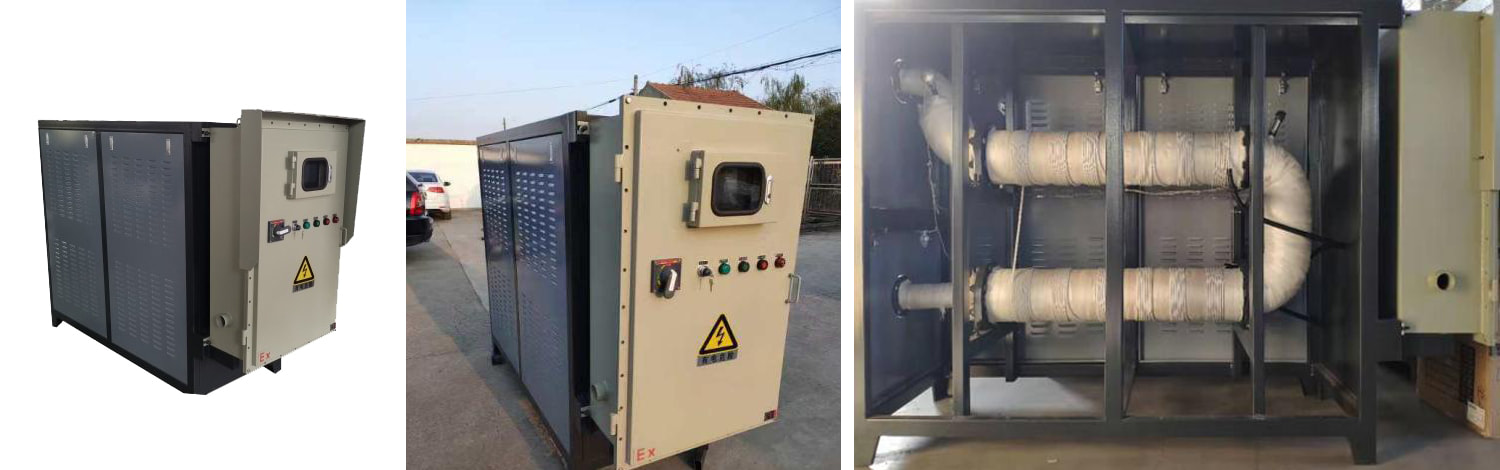

أداء سخان كهرومغناطيسي مقاوم للانفجار

1. الهيكل الرئيسي مصنوع من الفولاذ بقدرة تحمل قوية.

2. تنتقل الحرارة إلى الداخل بكفاءة حرارية عالية.

3. عرض مقياس درجة حرارة الزيت للمدخل والمخرج، سهل المراقبة؛

4. يتم تبديل قوة التسخين بحرية للحفاظ على درجة حرارة ثابتة؛

5. درجة الحرارة المحيطة في حدود 100 درجة مئوية، قابلة للتعديل بحرية؛

6. عرض ملخص لبيانات حركة المرور، والإدارة الذكية.

7. وظيفة عرض الضغط كاملة، وهي سهلة المراقبة؛

8. صندوق التحكم مغلق وآمن ومقاوم للحريق ومقاوم للانفجار.

9. إنذار تلقائي للكشف عن درجة الحرارة، سلامة جيدة.

عيوب التدفئة الكهرومغناطيسية:

1. التكلفة أعلى. بالمقارنة مع طرق التدفئة التقليدية، معدات التدفئة الكهرومغناطيسية أكثر تكلفة؛

2. هناك قيود على المواد التي يمكن تسخينها. التسخين الكهرومغناطيسي مخصص فقط للمواد الموصلة، ولا يمكن تسخين المواد العازلة مباشرة؛

3. بالمقارنة مع التسخين بالمقاومة، فإن الهيكل أكثر تعقيدًا ويتطلب المزيد من المعرفة المهنية.

مزايا التسخين بالمقاومة:

1. هيكل بسيط، تكلفة منخفضة وشعبية عالية.

2. تستخدم على نطاق واسع. يستخدم التسخين بالمقاومة على نطاق واسع في الإنتاج الصناعي والنظافة المنزلية والبحث العلمي.

3. من السهل السيطرة عليها. يمكن تحقيق التحكم الدقيق في التسخين عن طريق ضبط التيار والجهد، وهو أمر سهل التشغيل؛

4. ارتفاع درجة حرارة التدفئة. يمكن أن تنتج التدفئة المقاومة درجات حرارة عالية جدًا ويمكن استخدامها في مجموعة متنوعة من البيئات؛

5. تأثير التسخين مستقر. يمكن للتسخين بالمقاومة أن يحافظ على درجة الحرارة بشكل ثابت أثناء عملية التسخين وهو أكثر انسجامًا مع طرق التسخين التقليدية.

مساوئ التسخين بالمقاومة:

1. استهلاك عالي للطاقة. عادةً ما ينتج عن التسخين المقاوم المزيد من فقدان الحرارة، وبالتالي فهو أكثر استهلاكًا للطاقة؛

2. سرعة التسخين بطيئة. يستغرق التسخين المقاوم وقتًا طويلًا نسبيًا للوصول إلى درجة الحرارة المطلوبة؛

3. مخاطر السلامة. نظرًا لأن التسخين بالمقاومة يتطلب تسخينًا كهربائيًا، فإن تسرب الدائرة أو الفشل الكهربائي قد يسبب مخاطر على السلامة؛

4. مواجهة القيود المادية. بعض المواد، مثل السيراميك والزجاج وغيرها، يصعب توصيلها بالتسخين المقاوم بسبب خصائصها غير الموصلة.

تشمل عناصر اختيار السخانات الكهرومغناطيسية ما يلي:

1. كفاءة الطاقة وسرعة التسخين: في التطبيقات التي تسعى إلى تحقيق كفاءة عالية في استخدام الطاقة والتسخين السريع، قد تتمتع السخانات الكهرومغناطيسية بمزايا أكثر.

2. متطلبات التحكم في درجة الحرارة: في المناسبات التي تتطلب تحكمًا أكثر دقة في درجة الحرارة، قد تكون مرونة ضبط درجة الحرارة للتدفئة الكهرومغناطيسية أكثر ملاءمة.

3. اعتبارات السلامة: تعتبر خاصية عدم وجود لهب مفتوح أو خطر الانفجار عاملاً مهمًا في بعض البيئات ذات متطلبات السلامة الأعلى.

4. مجالات التطبيق وقيود المواد: الحكم على ما إذا كان التسخين الكهرومغناطيسي قابلاً للتطبيق وفقًا لمادة الجسم الذي يتم تسخينه، مثل ما إذا كان موصلًا أم لا.

5. عوامل التكلفة: على الرغم من أن سعر السخان الكهرومغناطيسي أعلى، إلا أنه عند النظر في كفاءة الطاقة والتكاليف طويلة المدى بشكل شامل، فإنه قد لا يزال جذابًا.

6. استقرار تأثير التسخين: بالنسبة للتطبيقات ذات المتطلبات الأعلى لاستقرار درجة الحرارة أثناء عملية التسخين، فمن الضروري تقييم أداء السخانات المختلفة.

7. احتياجات الصناعة المحددة: على سبيل المثال، في بعض المجالات الصناعية، هناك متطلبات محددة لزيت نقل الحرارة عالي الحرارة، وقد يميل إلى اختيار السخانات الكهرومغناطيسية.

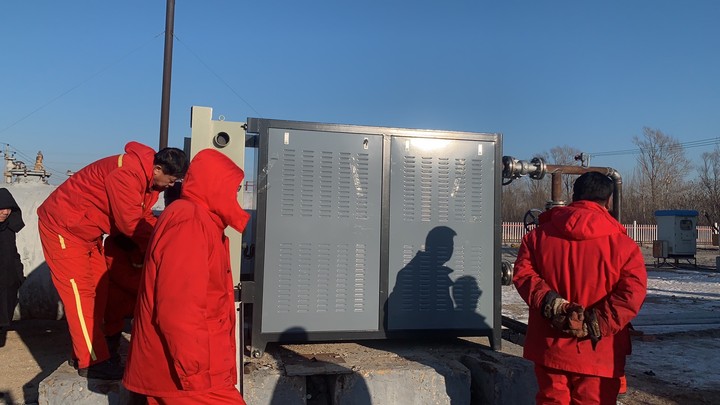

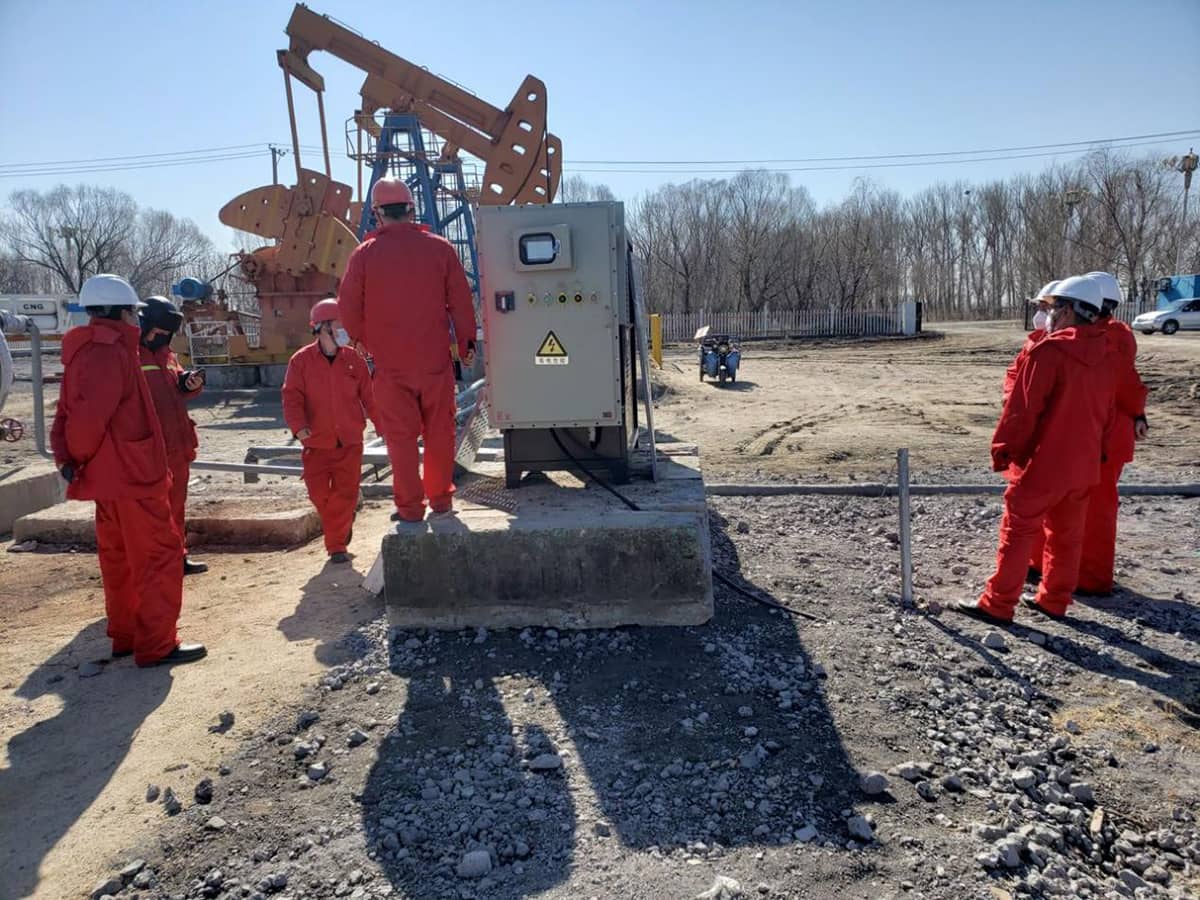

تحليل حالة تطبيق حقول النفط

ويستخدم احتراق الغاز الطبيعي وتسخينه بشكل عام لإنتاج النفط الخام في حقول النفط الصينية. أثناء عملية التسخين بهذه الطريقة تكون المعدات كبيرة الحجم، ويتم إنتاج مواد ضارة مثل ثاني أكسيد النيتروجين أثناء عملية الاحتراق. هناك تلوث ثانوي، والغاز الطبيعي قابل للاشتعال والانفجار، وحوادث إنتاج السلامة عرضة لحدوثها. عملية التسخين معقدة، ويجب إجراء التوصيل الثانوي للحرارة من خلال الوسط المائي، وفقدان الحرارة كبير. تتمتع المساحة الشاسعة لحقل النفط بمصادر مياه ضيقة، كما أن المياه في المناطق الباردة في الشمال سهلة التجميد، مما يقيد استخدام الغاز الطبيعي كوسيلة للتدفئة. ويتطلب تسخين الغاز الطبيعي صيانة يدوية، مما يزيد من تكاليف العمالة. معدات طريقة التسخين الكهرومغناطيسي صغيرة الحجم، ولن يتم إنتاج أي مواد ضارة مثل ثاني أكسيد النيتروجين أثناء عملية التسخين، ولا يوجد تلوث ثانوي، ولا توجد بضائع خطرة مثل المواد القابلة للاشتعال والانفجار، وأداء السلامة موثوق به. ليس من السهل التعرض لحوادث إنتاجية تتعلق بالسلامة. عملية التسخين مباشرة، وليس هناك حاجة لتوصيل الحرارة الثانوية عبر وسط الماء. يتم استخدام وضع التسخين المباشر للنفط الخام بواسطة المعدات الكهرومغناطيسية، ولا يوجد فقدان في نقل الحرارة. ولا يتطلب وضع التسخين الكهرومغناطيسي صيانة يدوية، مما يوفر تكاليف العمالة. ولذلك، فإن وضع التسخين الكهرومغناطيسي أكثر ملاءمة لتسخين النفط الخام. في حقول النفط الصينية.

بالنسبة للزيت الثقيل والنفط عالي المكثفات المستخرج من حقل نفط Liaohe، فإن قدرة استخلاص الزيت لكل آلة تبلغ 30 طنًا في اليوم، ودرجة حرارة رأس البئر لمخرج الزيت هي 10 درجة مئوية، ودرجة حرارة مخرج الزيت حوالي 40 درجة مئوية بعد التسخين. يتم حساب فرق درجة الحرارة وفقًا لـ 30 درجة مئوية، والضغط التصميمي هو 2.5 ميجا باسكال. الحد الأدنى لدرجة الحرارة في الشتاء هو -35 درجة مئوية، ومتوسط ​​درجة الحرارة على مدار العام هو 8-9 درجة مئوية. في ضوء الوضع الفعلي لحقل نفط لياوخه نوصي بتعزيز استخدام وضع التسخين الكهرومغناطيسي.

القدرة على التكيف البيئي

1. درجة الحرارة: -20 درجة مئوية ~ 60 درجة مئوية؛

2. الرطوبة: ≥95%

3. تردد التشغيل بين 14-28 كيلو هرتز، ويوصى بين 15-22 كيلو هرتز.

نظرة عامة على الأداء الأساسي

1. خصائص الجهد والطاقة: 300V-450 خرج طاقة ثابت ；

2. الكفاءة الحرارية ≥90٪ ；

3.IGBT درجة حرارة الحماية من الحرارة الزائدة: 95 ± 5 ℃، وظيفة حماية التيار الزائد IGBT، وظيفة حماية فقدان الطور؛

4. تردد العمل: 14-28 كيلو هرتز؛

5. باستخدام طوبولوجيا دائرة الرنين من سلسلة الجسر الكامل، مدفوعة بشريحة تشغيل IGBT عالية الأداء، ووضع تشغيل رنين عالي الكفاءة؛

6. لديها وضع تسخين / إيقاف التشغيل الناعم، وهو آمن وموثوق وله عمر خدمة طويل في ظل بدء التشغيل المتكرر.

7. مع وظيفة حماية ماس كهربائى لفائف التدفئة.

8. يحتوي على منفذ للكشف عن درجة الحرارة بدقة 10 أرقام، ونطاق درجة حرارة الكشف هو 0-150 درجة مئوية؛ يمكن ضبطه على مفتاح ناعم للتحكم في البداية والتوقف.

9. مع وجود ملفات متعددة متراكبة بقوة تزيد عن 999KW، فإنها تعمل دون تداخل مع بعضها البعض.

10. يمكن توصيله بالجهاز للعمل. تعمل الحركات المتعددة معًا دون أن تتداخل مع بعضها البعض؛

11. باستخدام تقنية فريدة من نوعها، يتم التحكم بدقة في الدائرة للعمل بكفاءة في منطقة الحث الضعيف، ويمكن أن تعمل الحركة عند أكثر من 500 درجة للحفاظ على خرج طاقة ثابت.

12. متوسط ​​الوقت الخالي من المتاعب أكثر من 10,000 ساعة؛

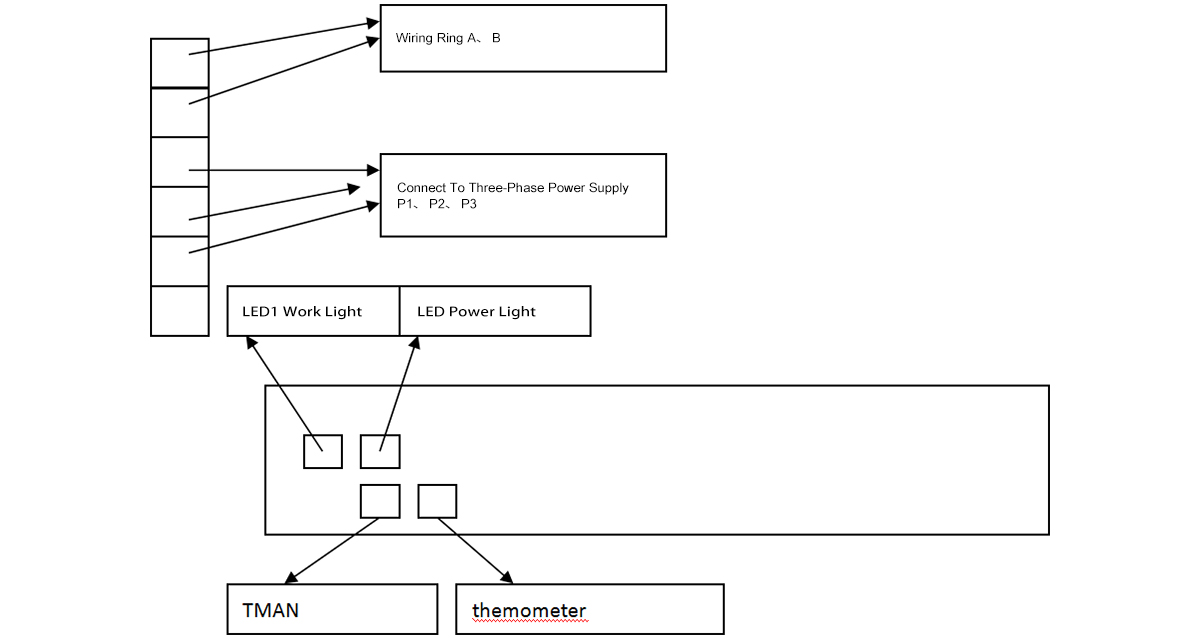

وصف نظام الأسلاك والرسم التخطيطي

طلب

1. لقد تم استخدام صناعة تحويل الفحم إلى كهرباء على نطاق واسع، مثل تجفيف القطن، تجفيف العناب، تجفيف الذرة، تجفيف الحبوب، إلخ.

2. الصناعات البلاستيكية والمطاطية، مثل آلات نفخ الأفلام، آلات سحب الأسلاك، آلات القولبة بالحقن، آلات التحبيب، آلة بثق المطاط، آلة الفلكنة، آلة بثق إنتاج الكابلات، إلخ للمواد البلاستيكية.

3. الصناعة الدوائية والكيميائية، مثل: أكياس التسريب الخاصة للأدوية، وخطوط إنتاج المعدات البلاستيكية، وخطوط أنابيب تسخين السوائل في الصناعة الكيميائية، وغيرها.

4. صناعات الطاقة والصناعات الغذائية، مثل تسخين أنابيب النفط الخام. الآلات الغذائية، مثل طائرات الشحن الفائقة وغيرها من المعدات التي تتطلب التدفئة الكهربائية.

5. حركة طباخ التعريفي التجارية عالية الطاقة.

6. صناعة مواد البناء، مثل: خط إنتاج أنابيب الغاز، خط إنتاج الأنابيب البلاستيكية، الشبكة المسطحة الصلبة البلاستيكية PE، وحدة الشبكة الجيوتقنية، آلة التشكيل المجوفة الأوتوماتيكية، خط إنتاج لوحة قرص العسل PE، خط إنتاج بثق الأنابيب المموجة أحادية ومزدوجة الجدار، وحدة فيلم وسادة الهواء المركبة، الأنابيب الصلبة PVC، خط إنتاج الأنابيب الرغوية ذات الطبقة الأساسية، خط إنتاج الألواح الشفافة المبثوقة PP، أنبوب الرغوة البوليسترين المبثوق، وحدة الفيلم المطاطي PE.

7. التجفيف والتسخين في معدات الطباعة.

رعاية السخان الكهرومغناطيسي

فيما يتعلق بعمر خدمة السخانات الكهرومغناطيسية، فقد تم إيلاء اهتمام الجميع لها تدريجيًا. تتراوح مدة خدمة أجهزة التحكم في التدفئة الكهرومغناطيسية بشكل عام من ثلاث إلى خمس سنوات، ولكن عمر الخدمة الخاص بها يرتبط بشكل كبير بعدة عوامل.

1. ما إذا كان المنتج مثبتًا بشكل صحيح. إن سمك قطن العزل الحراري المطلوب لكل سخان كهرومغناطيسي وحلقة تسخين كهرومغناطيسية، وسمك وطول اللف، وقيمة الحث، وقيمة الإدخال الحالية كلها مختلفة، ويجب أن تكون مختلفة وفقًا لتعليمات التثبيت الخاصة بالشركة المصنعة في المصنع كمعيار. كما أن التباعد بين مجموعات الملفات بين كل لوحة تحكم للتدفئة الكهرومغناطيسية أكثر من 10 سم مهم جدًا أيضًا، لأن الاقتراب كثيرًا سيؤثر على بعضها البعض. فقط عندما يكون السخان الكهرومغناطيسي تم تثبيته ضمن نطاق المعلمة العادي ويمكن ضمان التشغيل المستقر على المدى الطويل.

2. بيئة ورشة العمل تشمل الغبار والغبار والرطوبة. بشكل عام، كلما زاد الغبار، كلما كان ذلك غير مناسب للوحة الأم للتحكم في التسخين الكهرومغناطيسي. إذا كان الغبار كبيرًا نسبيًا، فإن المروحة الموجودة على السخان الكهرومغناطيسي تحتاج إلى يتم تنظيفها بانتظام. يعمل السخان الكهرومغناطيسي المبرد بالهواء على تبديد الحرارة بشكل أساسي، والتهوية الداخلية أفضل لتجنب توقف المروحة وعدم قدرة اللوحة الأم على تبديد الحرارة، مما يتسبب في ارتفاع درجة حرارة المكونات واحتراقها.

3. درجة الحب للمنتج. بالنسبة للمستخدمين الذين لديهم غبار وغبار كبير نسبيًا في ورشة العمل، يجب عليهم تنظيف المروحة الموجودة على السخان الكهرومغناطيسي بانتظام باستخدام فرشاة، والغبار على ملف التسخين الكهرومغناطيسي. بالنسبة للملف، ليست هناك حاجة لأشياء ثقيلة لتثبيته أو قطعه. لا تقم في كثير من الأحيان برش الماء على الملف أو سخان الحث الكهرومغناطيسي.ناهيك عن تعريض السخان الكهرومغناطيسي لبيئة الهواء الطلق، لأنه إذا واجهت بيئة الهواء الطلق يومًا ممطرًا، فسوف تتبلل بالتأكيد، وسوف تسبب ذلك الضرر إذا تم تشغيله دون تجفيف. أو في بيئة الهواء الطلق، هناك المزيد من المطر والندى في الصباح، مما يتسبب في تبلل لوحة الدائرة. سيؤدي التشغيل دون تجفيف أيضًا إلى قصر الدائرة الداخلية.

تعليمات التثبيت

1. يجب تثبيت خطوط توصيل المدخلات والمخرجات ذات التيار العالي بإحكام لضمان اتصال جيد ومنع المفاصل من التسخين.

2. يجب أن يكون الهيكل مؤرضًا جيدًا لمنع الكهرباء الساكنة وضربات البرق؛

3. للاتصال بواجهة التحكم الخارجية، انتبه إلى القطبية، ويجب عدم لف خط الاتصال بخط التيار العالي لتجنب التداخل.

معلمات العمل الأساسية

نطاق جهد العمل: 320VAC-420VAC

نطاق التردد: 4 كيلو هرتز ~ 40 كيلو هرتز (تردد التشغيل العادي بكامل الطاقة هو 13 كيلو هرتز إلى 22 كيلو هرتز)

تحديد محاثة الملف:

يمكن لف محاثة الملف بالرجوع إلى المعلمات الواردة في الجدول أدناه. فرق الحث كبير جدًا أو القطر غير مناسب، مما يجعل السخان يعمل بشكل غير طبيعي. اعتمادًا على الغرض، ستكون المعلمات مختلفة قليلاً. بالإضافة إلى ذلك، عندما تعمل آلات متعددة معًا، يتم فصل ملفات الآلات المختلفة بواسطة أكثر من 20 سنتيمتر لتجنب التدخل المتبادل.

لف لفائف

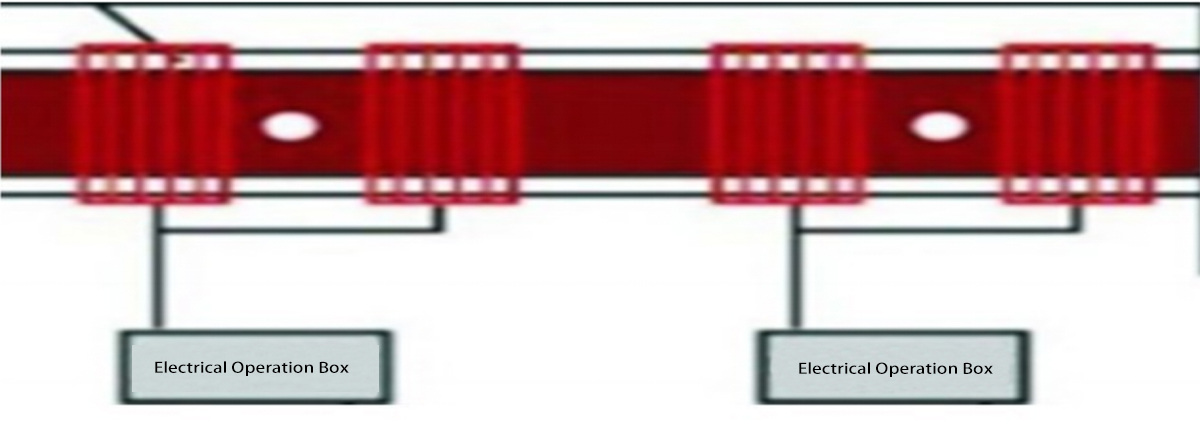

تختلف طريقة لف الملف قليلاً وفقًا لكل حالة استخدام واختلاف الطاقة. في معظم الحالات، تظهر طريقة اللف في الشكل أدناه: قبل اللف، قم بلف قطن عازل للحرارة بسمك 25 مم تقريبًا، واترك مسافة 10 إلى 20 سم لكل قسم. ثم لف القسم التالي. يمكن تثبيت مسبار قياس درجة الحرارة الخاص بمنظم الحرارة في المنطقة الفاصلة.
